隨著“雙碳”目標的提出和能源轉型的需要，電力系統正逐步向低碳環保的方向發展。目前GIS、GIL和開關柜中廣泛使用的熱固性環氧樹脂絕緣子，在退役后難以直接回收利用，將不可避免地造成大量環境污染和資源浪費。因此，研究綠色環保、可回收的絕緣子，已經成為了支撐絕緣部件發展的關鍵問題。

針對這一課題，西安交通大學電力設備電氣絕緣國家重點實驗室張冠軍教授課題組以熱塑性聚碳酸酯為原料，采用熔融沉積成形3D打印技術工藝制備樣片，測量了其介電譜、體積電阻率和工頻擊穿場強。并打印了環保型10 kV支撐絕緣子，開展了工頻閃絡電壓和局部放電測試。實驗結果表明，3D打印聚碳酸酯的電學性能優良，接近甚至超過電工絕緣環氧樹脂的性能水平。

試樣制備與實驗方法

本研究中所用的樣品均使用上海遠鑄公司的PC 3D打印絲材進行打印，絲材平均直徑為1.75 mm，誤差小于0.03 mm，滿足高精度3D打印的要求。

在兼顧成本和性能的基礎上，此次實驗選擇聚碳酸酯(PC) 作為3D打印原料。

PC是一種常用的工程塑料，具有較高的機械強度和良好的耐熱性。在電子、汽車、航天、醫療器械等領域已經具有廣泛的應用。

01 3D打印樣片的電學性能測量

為評估3D打印PC材料的電學性能，實驗測量了打印樣片的介電特性，體積電阻率以及擊穿場強。作為對比，實驗還利用熱壓成型的傳統制造方式制造了PC樣片，并對其進行了相同的測試。

02 環保型支撐絕緣子的3D打印制造

在對3D打印PC材料的電學性能進行研究后，為實現環保型支撐絕緣子的制造，本文以前述的PC絲材為原料，以剝離型支撐材料(HIPS)作為支撐結構原料，使用3D打印機(型號FUMMAT PRO 410)制造支撐絕緣子。

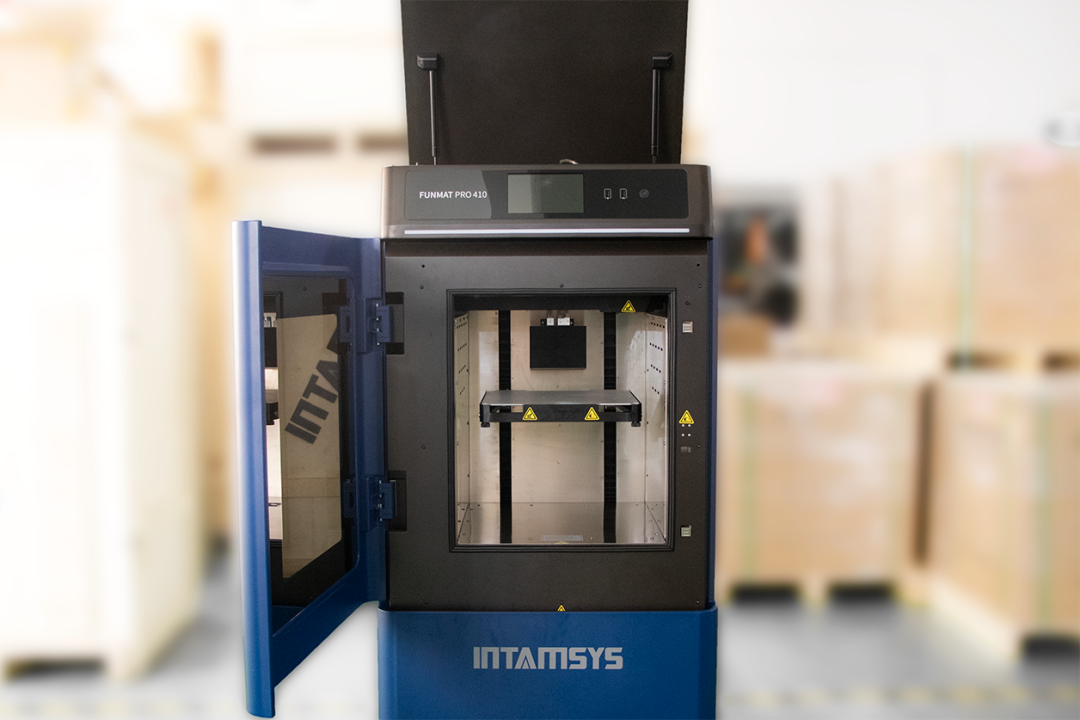

FUNMAT PRO 410是遠鑄智能首款工業級智能雙噴頭高溫3D打印機。其打印尺寸可達305*305*406mm，可處理多種復雜結構。

雙噴頭溫度可達500℃，平臺溫度可達160℃，腔室溫度可達90℃。高溫優勢讓FUNMAT PRO 410可以優秀的打印PEEK, PEEK-CF, PEKK, PPS等高性能材料，以及打印如PA, PC, ABS, PETG這樣的工程塑料。

內置線性導軌及高性能定向驅動讓FUNMAT PRO 410可實現高速度，高精度的3D打印。

除了絕緣主體的制造外，金屬嵌件的加裝對于絕緣子的制造也至關重要。本文將金屬嵌件加熱至260 ℃后，采用熱壓的方法實現了絕緣子金屬嵌件的安裝。

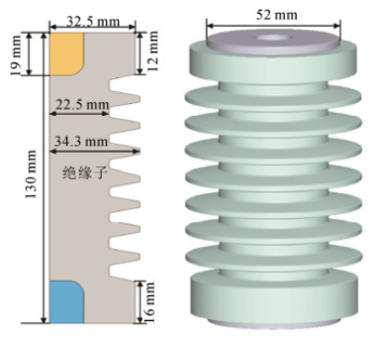

環保型10 kV支撐絕緣子外形與尺寸圖

Dimensions of environment-friendly 10 kV supporting insulators

03 環保型支撐絕緣子的電學性能測試

為評估3D打印制造的環保型支撐絕緣子的電學性能，實驗測試了絕緣子的閃絡電壓與局部放電特性。

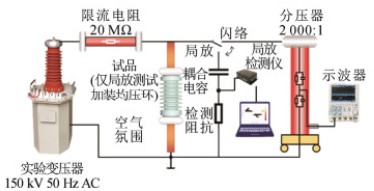

局部放電/閃絡電壓測試平臺

Flashover voltage test platform

實驗結果

01 3D打印聚碳酸酯樣片的介電譜特性

實驗得知，3D打印PC材料的相對介電常數數值穩定，溫度依賴性較弱。熱壓PC的εr隨頻率和溫度的變化則更小。3D打印PC在高溫和頻率接近工頻的條件下仍能保持較低的介質損耗水平，滿足應用于電氣絕緣的性能要求。

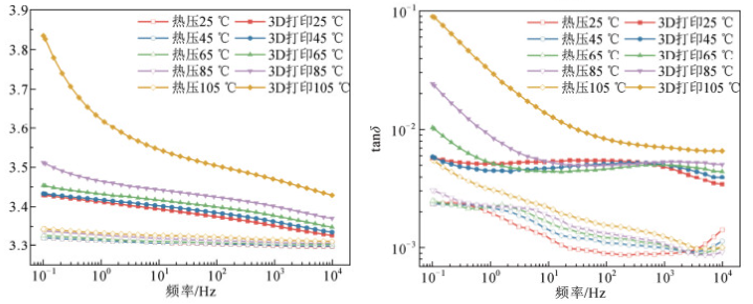

3D打印PC材料的介電譜特性

Dielectric spectrum properties of 3D printed PC

02 3D打印聚碳酸酯樣片的體積電阻率

3D打印PC樣片和熱壓PC樣片在25~105 ℃時體積電阻率的測試結果如圖 5所示?？傻靡姡诟邷貭顟B(tài)下3D打印PC仍能夠保持較高的體積電阻率。

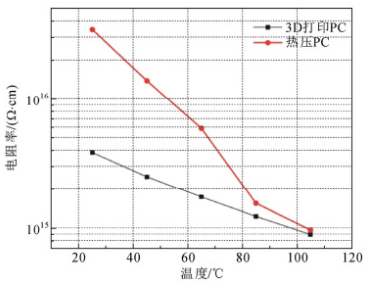

3D打印PC材料的體積電阻率

Volume resistivity of 3D printed PC materials

03 3D打印聚碳酸酯樣片的擊穿場強

3D打印PC樣片和熱壓PC樣片的交流擊穿場強測試結果論證了3D打印PC和熱壓PC的擊穿場強均符合威布爾概率分布。

04 3D打印支撐絕緣子的閃絡電壓

為了更深入地研究3D打印環保型支撐絕緣子的沿面耐電特性，本實驗對同一個樣品在表面拋光處理前后兩種不同狀態下的閃絡電壓進行了測試。結果表明，拋光后3D打印環保型支撐絕緣子的閃絡電壓得到一定提升。

3D打印環保型支撐絕緣子拋光前后對比

Comparison of 3D printed environmental friendly support insulators before and after polishing

05 3D打印支撐絕緣子的局部放電

實驗分析表明，3D打印環保型支撐絕緣子局放起始電壓達到36.1 kV，工頻閃絡電壓為69.7 kV，均遠高于其運行時的額定電壓(約5.8 kV)。另外，3D打印環保型絕緣子滿足10 kV開關柜工頻耐壓的應用標準要求，具有一定實用潛力。

電學性能分析

根據聚碳酸酯3D打印樣片的電學性能分析，3D打印環保型絕緣子沿面耐電強度分析和3D打印環保型絕緣子局部放電特性分析，其結果顯示3D打印PC與電工絕緣中常用的環氧樹脂材料電學性能相當；3D打印環保型絕緣子的平均閃絡場強比傳統環氧絕緣子更高；另外對嵌件的幾何外形進行優化，并對安裝工藝進行改進(如對嵌件進行涂膠處理等)可進一步提升3D打印環保型絕緣子的電學性能。

結論

實驗表明，3D打印聚碳酸酯材料的電學性能優異，其介電特性、電阻特性和擊穿場強均與目前支撐絕緣子常用的環氧材料相當，因此，3D打印聚碳酸酯材料可以滿足支撐絕緣子材料對電學性能的要求。

本文制造的3D打印環保型支撐絕緣子局部放電起始電壓和閃絡電壓分別為36.1 kV和69.7 kV，均遠高于其運行額定電壓(5.8 kV)，并與傳統10 kV開關柜環氧樹脂支撐絕緣子的性能相接近。其耐電性能滿足相關標準要求，具有走向?qū)嶋H應用的潛力，后續將進行長期帶電測試，以進一步深入研究并推動其走向應用。
