先進材料的應用是航空技術發展和進步的重要推動力之一。航空材料是航空產品的技術性能、生存能力、延長壽命和提高經濟可承受能力的基礎，屬于優先發展、重點突破的關鍵技術?！?/span>

我國航空產業正在面臨國產飛機先進材料利用率較低的現狀，航空產業上下游都希望提高復材的機身材料占比，進而滿足最新的推重比、吸波率、耐候等一系列技術要求，實現飛機在高機動性、隱身性等方面的性能提升，同時簡化日常保養，降低后勤部門的工作負擔。

在行業發展的趨勢下，國內一家飛機復材研究所，也在不斷嘗試和探索新技術、新工藝，他們的主要業務為開發飛機上復材零件制造的工藝，主要應用于蒙皮、機翼、雷達罩、垂尾天線罩、平尾和方向舵內蜂窩等機身結構，那么開發工藝流程中一個不可或缺的環節即模具的定制和應用。

原有的復材模具外協流程用時較長，平均需要4-7周才能交付，如果遇到尺寸較大或者異型結構的零件時，則需更久，另外成本也會顯著增加。這一現狀在很大程度上制約了飛機開發過程中對復材零件的設計迭代效率，于是工藝研究人員將目光投向快速成型領域?qū)ふ医鉀Q方案，起初他們?yōu)榱舜_保和傳統模具使用的材料保持一致接洽了金屬3D打印，但很快發現所需成本與預期差距過大，且金屬3D打印的制件在完成打印本身后，還需要非常復雜的后處理才能達到工藝使用的要求，于是便放棄并轉向高聚物3D打印。

在對高聚物工業3D打印機的評估中，由于飛機制造所需的復材性能較高，需要接近200℃的溫度來使鋪設完成的預浸料固化成型，他們沮喪地發現很多高聚物3D打印的材料根本無法耐受這樣的高溫。一籌莫展之際，他們在一次展會上了解到遠鑄智能的高溫高性能FDM技術，雙方隨即進行了技術交流并決定開展應用合作。

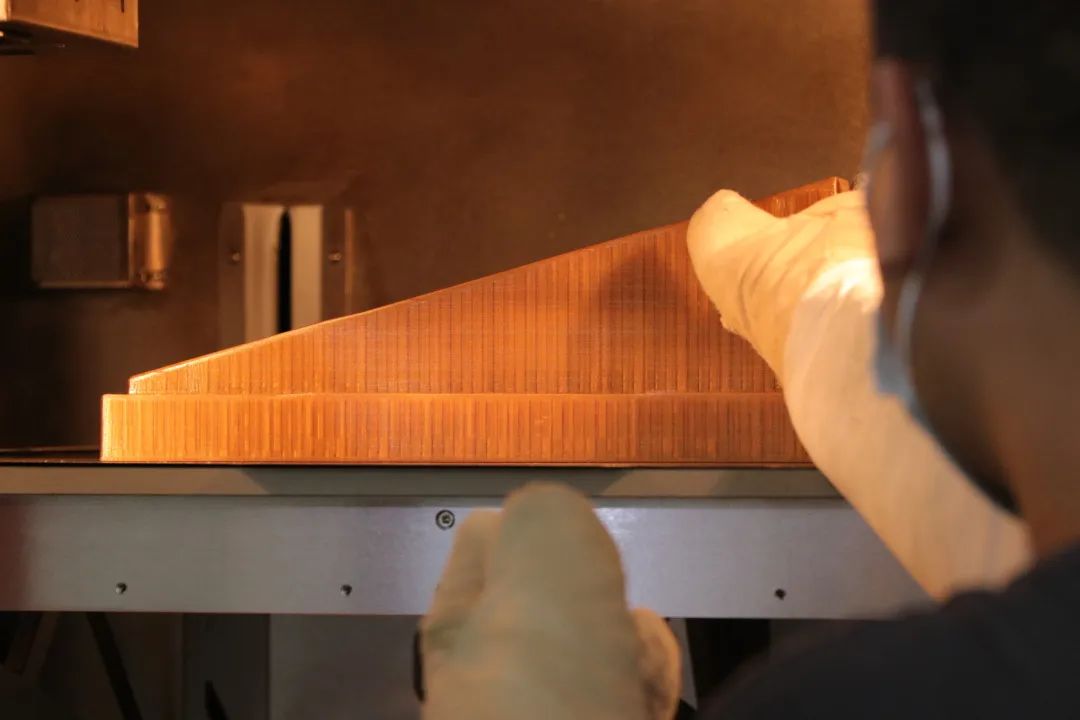

圖：FUNMAT PRO 610HT打印的ULTEM?1010模具

FUNMAT PRO 610HT 作為遠鑄智能FUNMAT系列線中的高端工業級大尺寸FDM 3D打印設備，有著先進的熱設計（雙噴頭溫度最高500℃，腔室溫度最高300℃），以及豐富的打印材料選擇并兼具高精度的運動控制系統設計，能夠高質量打印ULTEM?1010、PEEK-CF等大模量、耐高溫材料，十分適合快速復材模具的應用，克服了普通工程塑料軟化變形的問題。用FUNMAT PRO 610HT 設備打印出高性能材料ULTEM?1010/PEEK-CF的模具組件可以滿足熱壓罐 (溫度180℃，壓強 6 Bar)的工況，可以反復利用在復材鋪層模具當中，給客戶在復材制件研究和生產上帶來了極大的便利和益處。同時，工業級設備的運動和熱場控制，將復材模具的制件精度控制在了1.5mm以內，充分滿足了航空工業的苛刻要求。

使用遠鑄打印的ULTEM?1010/PEEK-CF模具制造的復材零件，在制件的表面質量、尺寸精度等方面達到和金屬模制件非常相近的品質，超出了客戶原先的預期。時間方面，由于整套制件流程的內置，各個工藝環節都有了比較清晰的把控，目前制成的幾十件制件平均用時1.5周，這個時間也包含了對打印件的后處理，為客戶大大節省了時間成本。

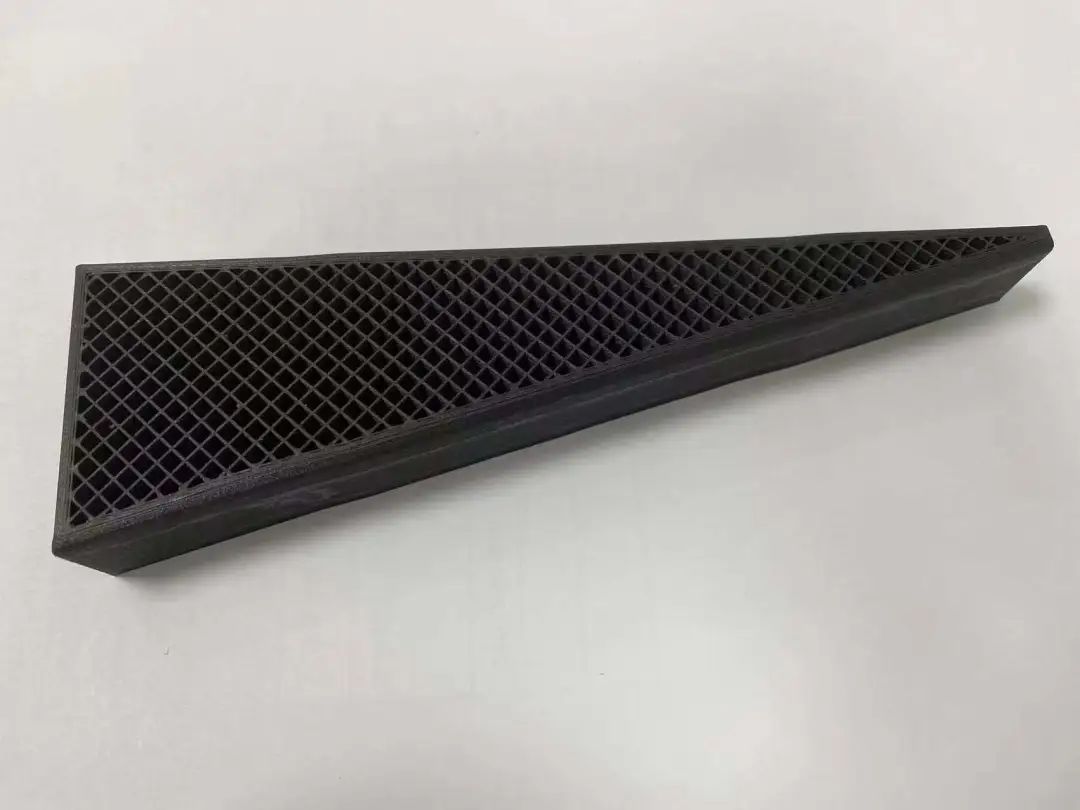

圖：模具內部由網格疏松填充，由PEEK-CF打印

成本方面，模具內部使用了網格疏松填充，在保證必要的模具剛度的條件下，不僅節省了打印時間，更有效降低了材料消耗，將復材模具的成本平均壓低了27%。
