2022年4月7日下午，遠鑄智能與大家相約云端，舉辦了《“塑”造跨越，精準定義工業級FDM 3D打印解決方案》線上研討會，小遠在會議中感受到了大家滿滿的熱情，為了讓大家更好地回顧本次研討會的精彩內容，小遠將干貨都打包好啦，以下亮點集錦不要錯過！

1 解析中國市場對于FDM的認知偏見

FDM 3D打印技術是目前使用最廣泛的3D打印技術之一，在全球有大量的FDM打印機的安裝基礎和受眾人群，因為它的原理簡單，F(xiàn)DM是通過加熱噴頭將熱塑性的絲材擠出，并按預定路線固化成型，逐層累加從而得到我們需要的打印樣件，然而，大眾對于FDM的認知或許還存在的一些誤區。

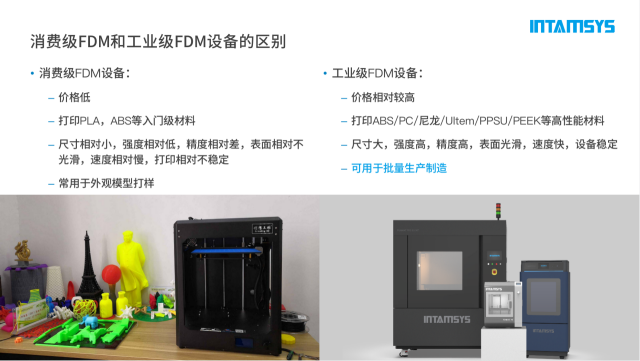

偏見1 FDM打印機都很廉價？

目前市場上花費千元左右就可以買到一款消費級的FDM 3D打印機，而工業FDM 3D打印設備價格不菲，大型的工業FDM打印機價格在百萬元以上。

偏見2 FDM的應用只能用來做外觀？

許多人會認為FDM只能進行原型設計或者是外觀設計，這一應用方向在3D打印愛好者或者是DIY的玩家的圈子里會比較常見，但是實際上目前工業FDM應用領域已經非常廣泛，可以涵蓋從原型驗證到終端零部件直接生產等多個生產制造環節。

偏見3 FDM的技術含量很低？

由于FDM的原理相對簡單，因此有些人會認為FDM技術它的本身含量是比較低，其實，相比較于核心部件為高功率激光器和高精度光學振鏡的金屬SLM工藝，工業級FDM的技術難度并不低，工業級FDM要滿足工業應用場景對材料性能、尺寸精度、表面光潔度、成型一致性、打印效率等需求，要解決一系列的技術難題，包括高速高精度運動控制、高速擠出噴頭、腔室溫度的準確性和腔溫一致性等等。

偏見4 桌面級FDM尺寸做大就是工業級FDM？

大尺寸FDM打印機 ≠ 工業級FDM 3D打印機

另一個很常見的觀點，有人會有認為將桌面級的FDM打印機尺寸做大，就能成為可以用于工業級FDM打印機。其實不然，如前面提到，想要實現大尺寸打印，要面對的不僅僅是提升打印尺寸，還包括運動控制，精度控制，溫度控制等問題，都是我們需要一一去解決的。

偏見5 桌面級FDM腔溫做高就是工業級FDM？

高溫腔室是工業級FDM的必要條件，然而想要真正意義上做到工業FDM，還需要做到以下幾點：

1.腔室溫度均一

2.溫度控制準確

3.機械、工藝、軟件等完整系統都符合工業級標準

4.穩定、長期、一致地工作

2.工業FDM 3D打印實踐

必須解決的技術要點

01先進的熱系統設計

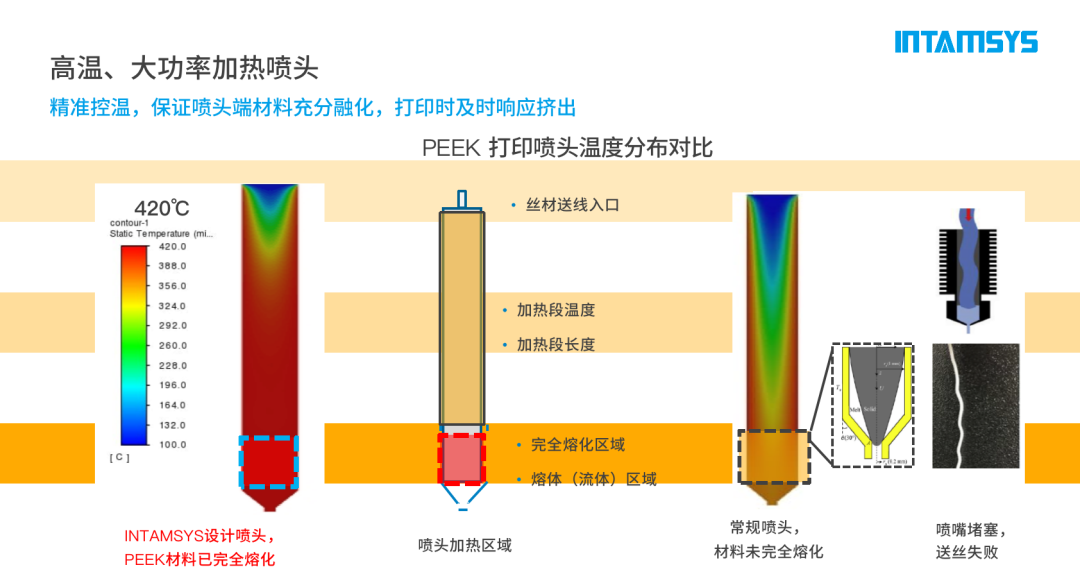

熱系統設計包括很多方面，首先是要有高溫大功率的加熱噴頭，這樣的話可以實現精準控溫去保證噴頭端材料充分融化，在打印時絲材可以及時響應并擠出。打印高溫材料時，這一點就顯得尤為重要，比如PEEK材料，如果當材料進入時不能完全融化擠出，時間一長就會導致噴嘴堵塞，從而造成送絲失敗，出現打印故障。

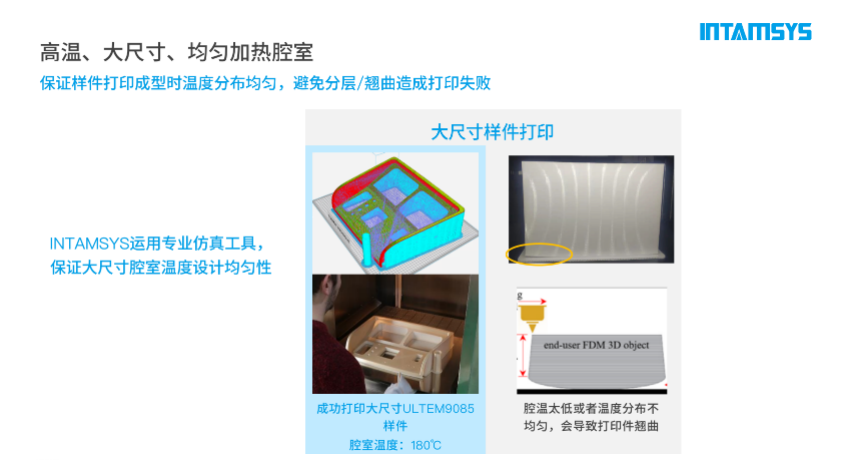

第二點就是要具備高溫、大尺寸、均勻加熱的腔室，它可以保證樣件在打印成型時溫度分布均勻，避免打印過程中發生翹曲或者是分層開裂的情況造成打印失敗。這需要運用專業的仿真工具，去優化加熱位置，包括內部風場的流動，保證大尺寸腔室溫度設計的均一性。同時我們也要重視線材的干燥。因為線材在長時間放置的過程中會吸潮，含水量增加，打印時會出現拉絲現象，這也會影響打印件的表面質量與打印成功率。

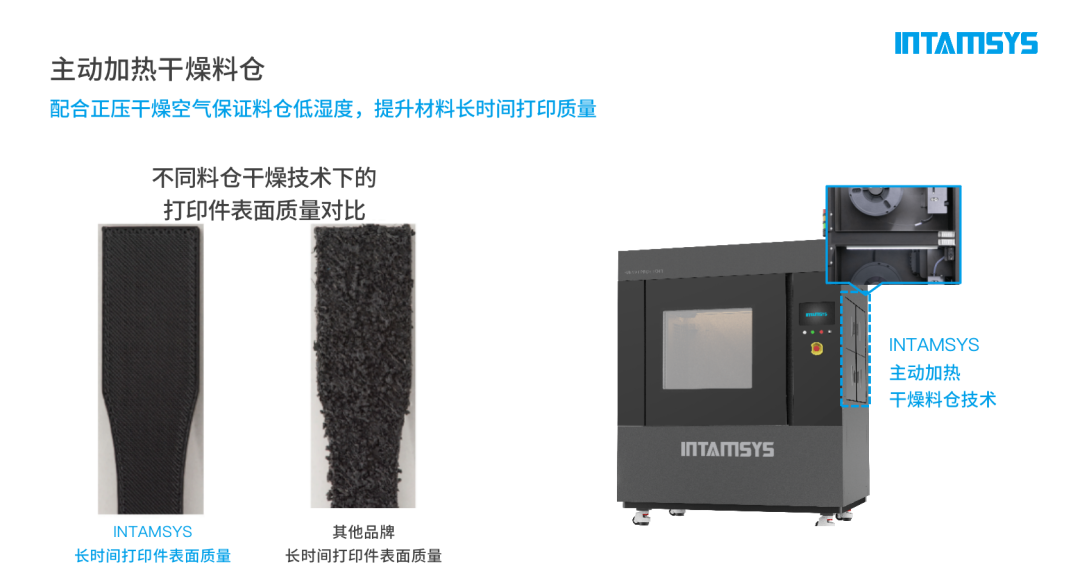

第三就是需要具備主動加熱干燥的料倉，加熱裝置配合正壓干燥的空氣能夠保證料倉持續處于低濕度狀態，提升打印質量。另外，長時間高溫可以導會導致材料的一個碳化，F(xiàn)UNMAT PRO 610HT通過引入水冷系統提升散熱效率，避免噴頭因材料碳化而造成的堵頭問題，同時水冷系統可以保證運動電機在高溫條件下的一個正常工作狀態。

02 高速高精度運動控制系統

設備的高精度才能保證打印質量的高精度，F(xiàn)UNMAT PRO 610HT的伺服電機驅動系統搭配磁感傳動可以有效的提高運動位置的準確性。通常情況下，高速的伺服電機系統最高移動速度可以達到400mm/s，從而實現更精確的定位控制，可以使工業級別的大尺寸3D打印更加細膩。

03工業生產與安全

工業級的生產設備需要很高的穩定性，遠鑄智能的FUNMAT PRO 610HT具備自動換料功能，可以保證連續生產，尤其面對大尺寸打印的需求，能避免因為換料不及時而導致打印失敗。并且考慮到在工業生產的過程中，潛在的高溫、高壓、碰撞、夾手等多種安全隱患，F(xiàn)UNMAT PRO 610HT具備獨立的安全控制系統設計，搭配高規格的工業安全元器件，為各種工況提供安全保護。

04 材料的詳細打印工藝

對于工業FDM材料的開發，需要有嚴謹?shù)牟牧瞎に囬_發流程，完善的打印工藝參數可以確保打印機與線材配合發出最大的效應。

STEP 1 檢查材料可打印性

STEP 2 確定溫度參數組合

STEP 3 確定流量參數

STEP 4 確定運動參數組合

STEP 5 確定懸垂角度，確定合適的支撐材料，設置支撐界面參數

STEP 6 確定尺寸補償系數

STEP 7 確定噴嘴切換程序

STEP 8 綜合測試模型和樣條強度測試

05穩定易用的支撐材料

對于復雜結構樣件的打印，使用支撐設計是必不可少的，穩定易用的支撐材料可以節省打印件后處理的時間，同時提升接觸面的表面質量。支撐材料通?？梢苑譃樗苄院蛣冸x性兩種，而高性能材料的話，對應的支撐材料我們同樣要求要耐高溫，確保在打印過程中不會融化。遠鑄智能為客戶提供豐富的支撐材料選擇，并且也在持續的開發并定期推出新產品，去補充我們的材料庫。

06功能強大的切片軟件

切片軟件能夠?qū)⑷S數字模型轉換為3D打印機可識別的Gcode代碼，這對打印的路徑規劃來說至關重要，因為打印路徑會影響樣件的表面質量，包括內部填充質量、特征結構質量等，并且打印機的參數和材料的工藝參數設置同樣需要通過切片軟件來完成，同時切片軟件還需要有設備管理能力和生產管理的能力，這樣的話才能去滿足工業要求。

07配套后處理方案和設備

FDM后處理可提升樣件表面質量與性能，是整個打印流程必要環節

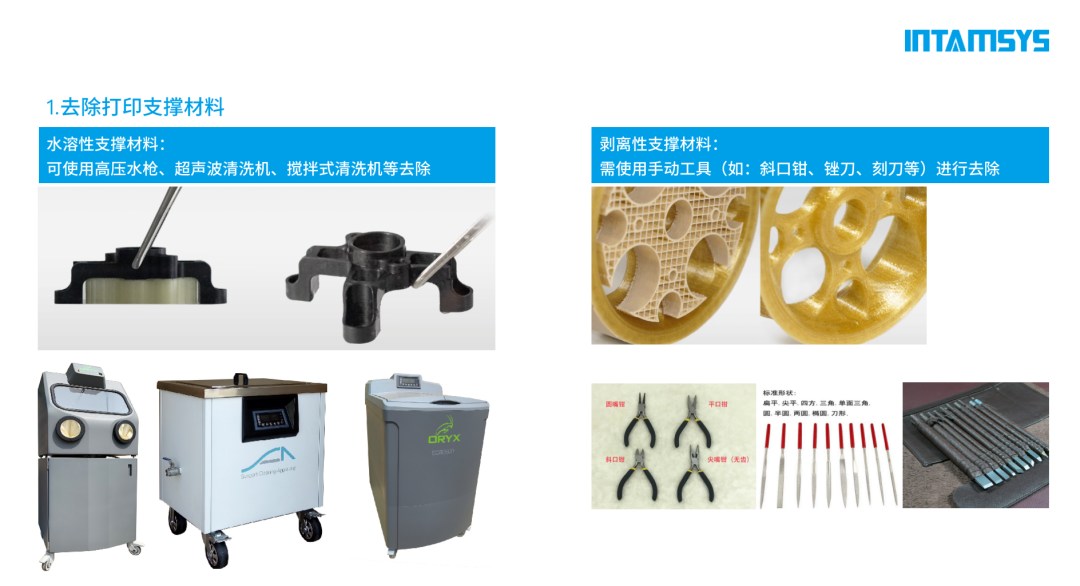

有支撐結構的打印樣件，基本的一個后處理環節就是要去除打印支撐。對于水溶性的支撐材料，我們通常使用高壓水清、超聲波清洗機、攪拌式清洗機來去除，而對于剝離性的支撐材料，則通常需要借助工具手動進行去除。

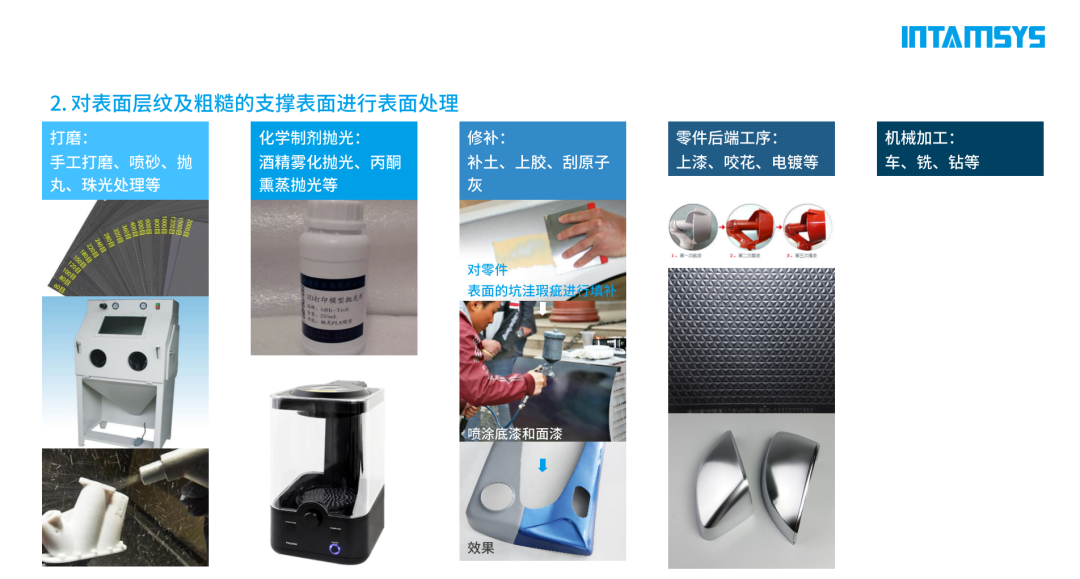

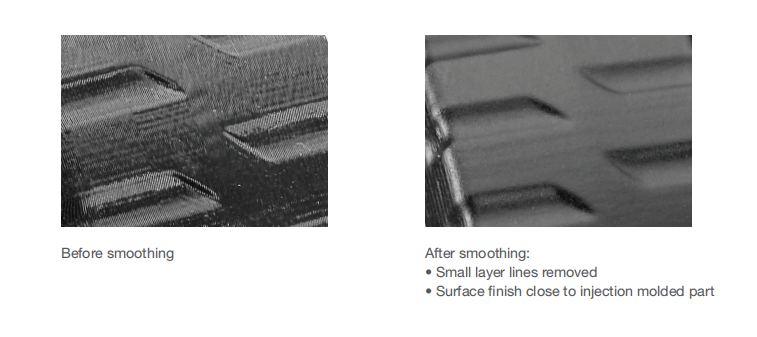

另一個常見的后處理方式是對表面層紋及粗糙的支撐面進行表面處理，常見的方式包括打磨、化學試劑拋光、修補上漆、機加工等。正常情況下，樣件后處理完成后，它的表面質量會有一個明顯的提升。

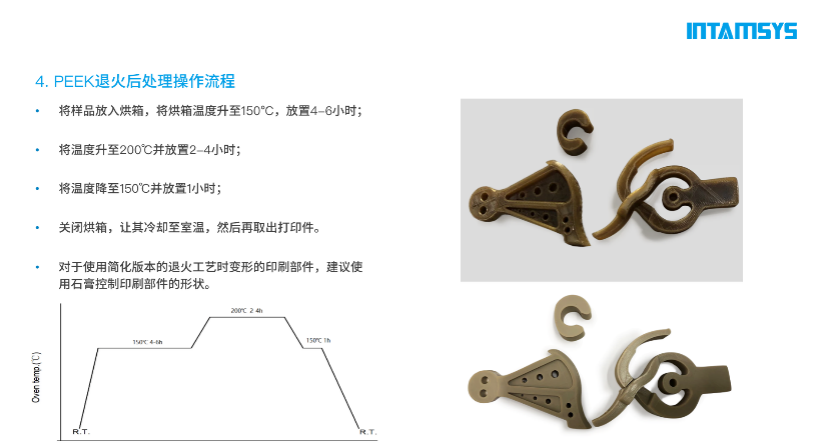

對于結晶的材料，以PEEK為例，退火后處理可以使其具有更高的耐溫，耐化學性與強度。
