復合材料的性能與金屬材料相比具有高比強度、高比模量、設計自由度更高、易于整體成型以及輕量化等優良特性。然而傳統的復合材料成型工藝（如纏繞、模壓、拉擠、熱壓罐、樹脂傳遞模塑等）均存在復雜結構難以成型，開發前期需要開模等工序，嚴重影響了產研前期研發進度。探索3D打印技術制造復合材料已經成為一種新的技術趨勢，有望突破傳統復合材料成型的限制，帶來復合材料制件領域成本大幅度降低和時間大幅度縮短的變革。

高性能復合材料3D打印通常涉及短/長纖維增強尼龍（PA）、聚醚醚酮（PEEK）、聚醚酮酮（PEKK）、聚醚酰亞胺（PEI）等材料。FDM擠出3D打印工藝是復合材料產品開發的重要選擇。

產研新材料研究院（德州）有限公司，成立于2021年1月，是一家專注于海洋用復合材料、5G通訊用復合材料、先進復合材料成型工藝及高端裝備等領域的技術研發與成果轉化的山東省級“新型研發機構”。通過與高性能材料工業FDM 3D打印解決方案廠家遠鑄智能合作，雙方共同開拓出兩條將3D打印技術用于復合材料產品零件開發應用的路徑。

3D打印直接制造

替代傳統復合材料成型工藝

為某飛行器發動機開發進氣歧管，是產研新材料研究院此前的一項重要項目。進氣歧管是發動機系統中的關鍵部件，其性能直接影響到發動機的綜合性能。進氣歧管的結構相當復雜，在開發過程中存在著模具制作難度大、成本高，后續振動焊接工藝繁瑣，工期較長等問題，嚴重影響到產品的開發效率。

為解決這些問題，德州產研新材料研究院首次嘗試采用FDM 3D打印技術直接制造。對不同品牌的FDM 3D打印設備進行了材料性能、設備能力、服務支持等多方面的調研和評估后，最終選擇了遠鑄智能的FUNMAT PRO 610HT 3D打印機和PEEK-CF復合材料進行產品開發應用。

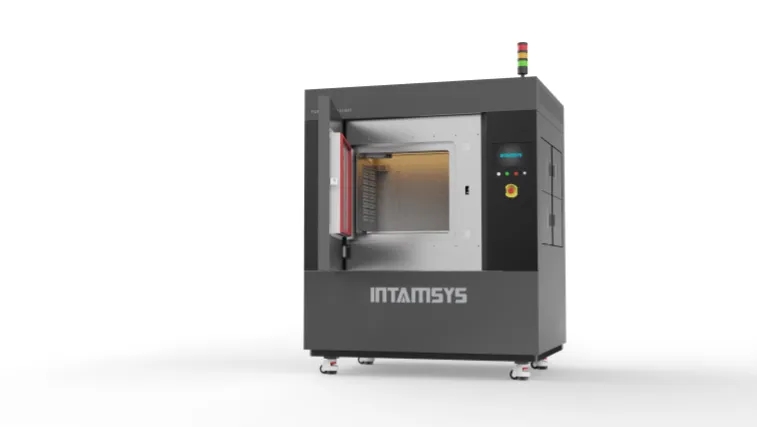

FUNMAT PRO 610HT作為一款高性能材料FDM打印設備，主要用于打印PEEK、ULTEM、PPSU等高溫高性能熱塑性材料，能夠滿足市面上絕大多數熱塑性材料的打印需求，甚至包括用戶自研材料。其恒溫腔室在打印高性能材料時表現出色，設備噴頭加熱溫度可高達500℃，成型腔室溫度可達到300℃，熔融絕大多數高分子材料的同時保證了高溫材料的無翹曲打印。

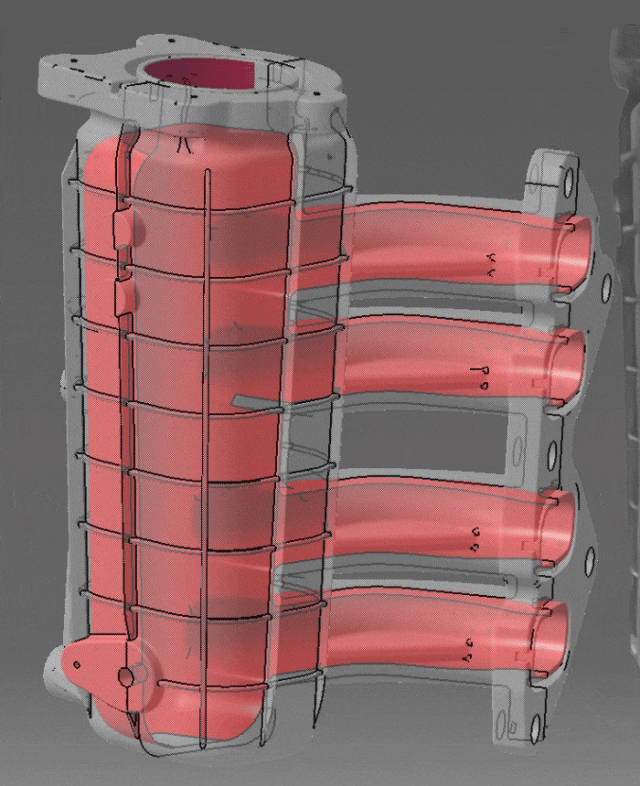

最終部件的三維尺寸為218.4×216.4×95.4mm，通過德州產研院的專家和遠鑄智能的工藝工程師共同開發和設計，優化模型結構設計（DfAM），調整打印工藝，可實現如下優化：

減重30%最終打印產品的壁厚最薄至1.7mm，而傳統的注塑進氣歧管產品厚度約3mm，有效降低飛行器自身重量。

滿足安裝精度±0.2mm零件的尺寸精度控制在±0.2mm范圍內，充分滿足了進氣歧管的安裝精度要求。

力學強度提高30%產品的力學強度達到100MPa，較傳統注PA66-GF產品提高30%以上。

耐高溫144℃ 該款產品具有優異的耐高溫性能，用戶長期在144℃下穩定使用無變形，極大提高了應用上限。

在制造效益方面，該零件如果采用傳統注塑工藝進行開發，模具費用在20萬元左右，開模周期45天。而采用3D打印技術，該產品一體成型，成本僅為傳統工藝的十分之一，只需4-7天的生產周期。

傳統工藝融合3D打印

復合材料制造的新形式

3D打印除了直接制造復合材料部件，還可以通過與傳統工藝結合，橫向打通兩項技術之間的壁壘，攻克傳統技術無法實現的難題，則可以實現性能、成本、時間上的最優解以及價值最大化?；谠摲N創新目的，產研新材料研究院與國內某頂尖高校合作，開發了機器人復合材料機械臂。

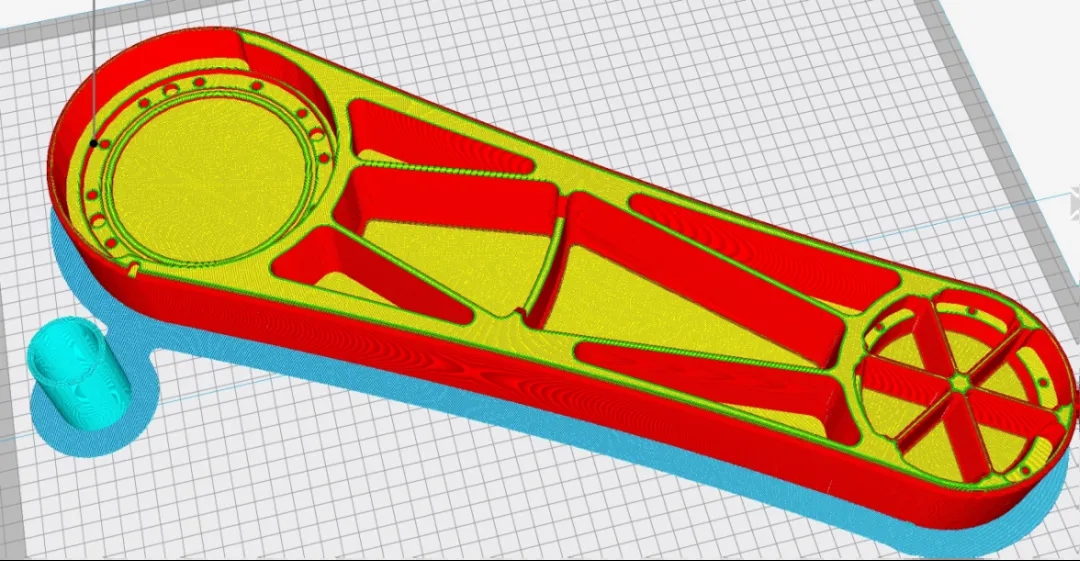

雙方首先借助FUNMAT PRO 610HT 3D打印PEEK-CF材料一體成型了機械臂的內部支撐結構，該部件結構具有大尺寸、曲面、高比剛度、高比強度的特點，充分體現了打印設備對高性能復雜構件的制造能力。

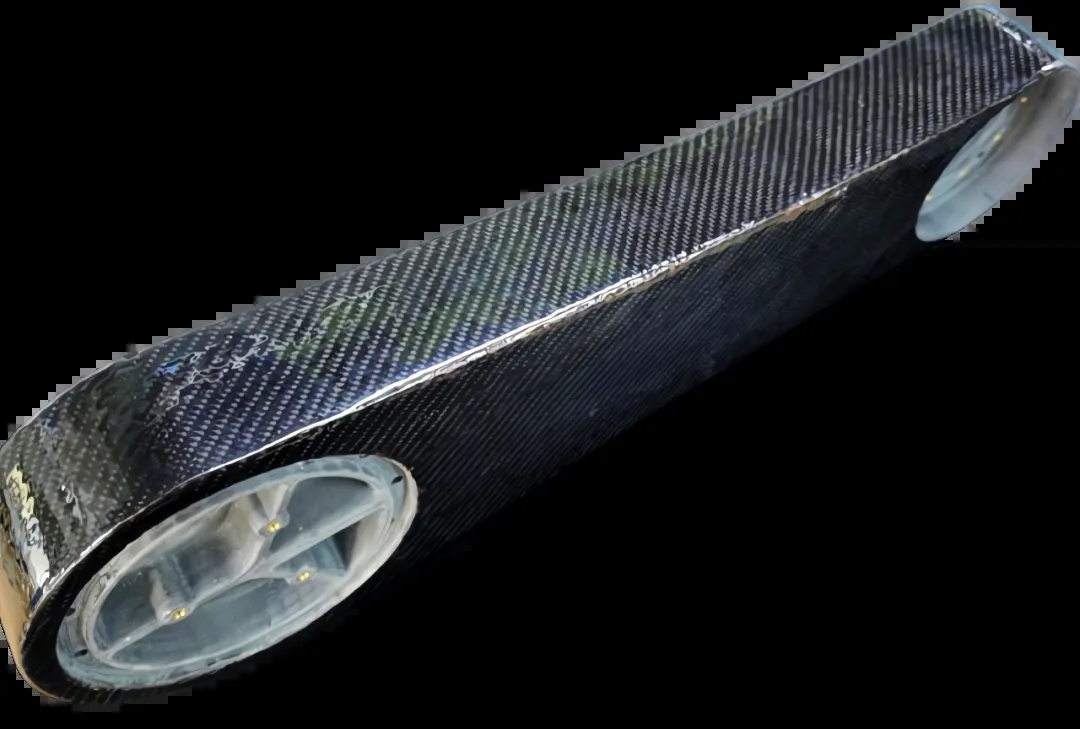

之后，產研新材料研究院使用預浸料鋪放方式在3D打印結構外面包覆碳纖維，最終以快速、低成本且免開模具的方式制造出了輕量化程度高、機械強度高的復合材料機械臂，實現了與鋁合金媲美的結構強度效果。

3D打印工藝除可與預浸料鋪放工藝相結合外，還存在更大的想象空間，可與傳統的纏繞工藝、自動鋪放工藝、模壓工藝等多種技術相結合。

總的來說，3D打印在產品零件設計直接制造及融合傳統工藝上都實現了突破，為提高復合材料產品制造效率、降低制造成本做出巨大貢獻。通過與遠鑄的合作，產研新材料研究院展示了其在工程創新領域的實力，同時也證明了3D打印技術在復合材料產品設計制造和應用開發中的巨大潛力。
